EMI吸收磁环
EMI吸收磁环及磁珠常用于抑制电源线﹑信号线上的EMI干扰，同时还具有吸收静电脉冲能力。通常用25MHz和100MHz频率点的阻抗值来衡量磁环/磁珠的吸收特性。 ·用法 直接套在一根或一束电源﹑信号线上，为了增加干扰吸收能量，可反复多绕几圈。
·固定 可使用热缩管或热焙胶固定。
·选型 多种规格可选，磁环的内径与线径相近为宜
 |
 |
| 产品型号 |
规 格 |
外 型 尺 寸（ｍｍ） |
阻 抗（Ω） |
| ΦA |
ΦB |
C |
25MHz |
100MHz |
| AC-Z62 |
TH 3.5*1.3*3 |
3.5±0.2 |
1.3±0.2 |
3.0±0.2 |
20 |
30 |
| AC-Z65 |
TH 3.5*1.3*5 |
3.5±0.2 |
1.3±0.2 |
5.0±0.3 |
20 |
50 |
| AC-Z68 |
TH 4*2*3 |
4.0±0.2 |
2.0±0.2 |
3.0±0.3 |
16 |
42 |
| AC-Z69 |
TH 4*2*5 |
4.0±0.2 |
2.0±0.2 |
5.0±0.3 |
18 |
45 |
| AC-M238 |
TH 5.7*1.5*8 |
5.7±0.2 |
1.5±0.2 |
8.0±0.3 |
35 |
75 |
| AC-M239 |
TH 6*3*6 |
6.0±0.3 |
3.0±0.2 |
6.0±0.4 |
38 |
65 |
| AC-M240 |
TH 6*3*10 |
6.0±0.3 |
3.0±0.2 |
10.0±0.4 |
40 |
70 |
| AC-M242 |
TH 8*3*10 |
8.0±0.3 |
3.0±0.2 |
10.0±0.4 |
50 |
90 |
| AC-M243 |
TH 14.2*6.35*15 |
14.2±0.4 |
6.35±0.3 |
15.0±0.4 |
60 |
105 |
| AC-M244 |
TH 12*7.3*15 |
12.0±0.3 |
7.3±0.3 |
15.0±0.4 |
40 |
80 |
| AC-M245 |
TH 9.5*5.8*9.5 |
9.5±0.3 |
5.8±0.2 |
9.5±0.3 |
100 |
165 |
| AC-M246 |
TH 14.2*6.35*28.5 |
14.2±0.4 |
6.35±0.3 |
28.5±0.5 |
150 |
200 |
| AC-M247 |
TH 14.2*8*28.5 |
14.2±0.4 |
8.0±0.3 |
28.5±0.5 |
90 |
140 |
| AC-M247 |
TH 16*8*16 |
16.0±0.4 |
8.0±0.3 |
16.0±0.4 |
65 |
100 |
| AC-M248 |
TH 17.5*9.5*28.5 |
17.5±0.4 |
9.5±0.3 |
28.5±0.5 |
100 |
150 |
| AC-M248 |
TH 17.5*10.5*28.5 |
17.5±0.4 |
10.5±0.4 |
28.5±0.5 |
80 |
140 |
| AC-M249 |
TH 20*10*10 |
20.0±0.5 |
10.0±0.4 |
10.0±0.4 |
40 |
80 |
| AC-M250 |
TH 25*15*10 |
25.0±0.5 |
15.0±0.4 |
10.0±0.4 |
40 |
85 |
| AC-M251 |
TH 25*15*15 |
25.0±0.5 |
15.0±0.4 |
15.0±0.4 |
45 |
90 |
| AC-A636 |
TH 26*12.7*28.5 |
26.0±0.5 |
12.7±0.4 |
28.5±0.5 |
400 |
550 |
| AC-A637 |
TH 28.5*13.8*28.5 |
28.5±0.5 |
13.8±0.4 |
28.5±0.5 |
450 |
600 |
| AC-R642 |
TH 31*19*16 |
31.0±0.5 |
19.0±0.4 |
16.0±0.4 |
45 |
120 |
| AC-R646 |
TH 36*25*7 |
36.0±0.5 |
25.0±0.4 |
7.0±0.4 |
50 |
110 |
| AC-R650 |
TH 36*25*12.7 |
36.0±0.5 |
25.0±0.4 |
12.7±0.4 |
55 |
130 |

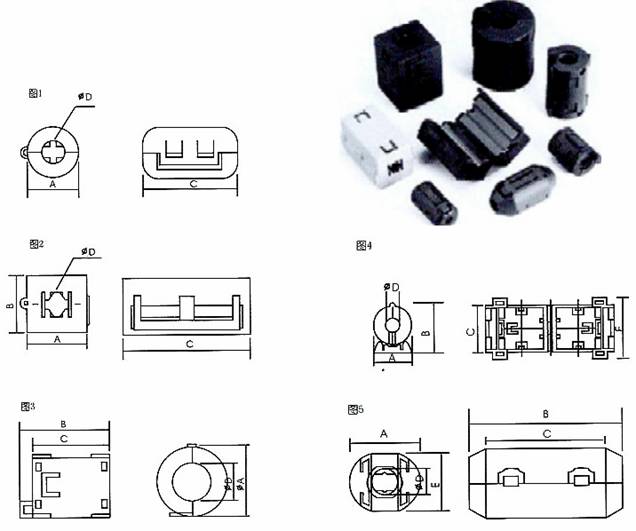

带安装夹EMI吸收磁环
带安装夹的EMI吸收磁环，适用于补偿式的抗干扰抑制。
·可以方便的夹在电源线﹑信号线上。
·灵活可重复安装。
·自带卡式固定，不影响设备的整体形象。
| 产品型号 |
图号 |
外 型 尺 寸（ｍｍ） |
阻抗（Ω） |
| A |
B |
C |
D |
E |
25MHz |
100MHz |
| AC-F50 |
1 |
16.0±0.5 |
-- |
29.5±0.5 |
5.0±0.3 |
-- |
60 |
120 |
| AC-F65 |
2 |
17.5±0.5 |
19.5±0.5 |
32.5±1.0 |
6.5±0.4 |
-- |
120 |
230 |
| AC-F70 |
3 |
15.4±0.5 |
22.0±1.0 |
17.7±0.5 |
7.4±0.4 |
-- |
35 |
60 |
| AC-F90A |
3 |
20.0±1.0 |
35.4±1.0 |
31.0±1.0 |
9.4±0.5 |
-- |
70 |
130 |
| AC-F90B |
5 |
19.5±1.0 |
35.0±1.0 |
28.0±1.0 |
9.0±0.5 |
17.4±0.5 |
90 |
130 |
| AC-F100 |
2 |
22.0±1.0 |
23.0±1.0 |
32.5±1.0 |
10.0±0.5 |
-- |
90 |
180 |
| AC-F130 |
2 |
29.0±1.0 |
30.0±1.0 |
32.0±1.0 |
13.0±0.5 |
-- |
130 |
200 |
| AC-FR150 |
4 |
28.6±1.0 |
32.5±1.0 |
15.4±0.5 |
13.6±0.5 |
21.8±1.0 |
60 |
120 |

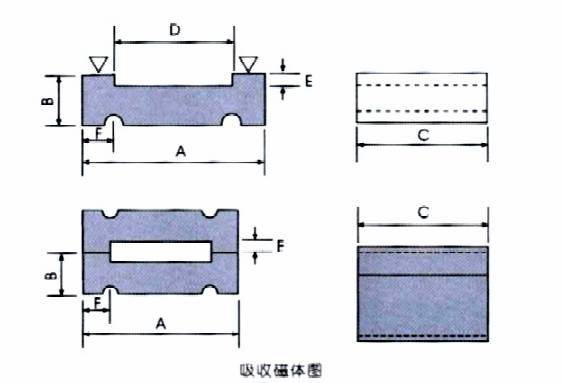

EMI扁平电缆用吸收磁环
用于9芯﹑15芯﹑20芯﹑25芯扁平电缆上的干
扰抑制，最好用热熔胶固定，避免因震动引起的破碎。
| 产品型号 |
规格 |
外 型 尺 寸（ｍｍ） |
阻抗（Ω） |
| A |
B |
C |
D |
E |
25MHz |
100MHz |
| AC-B09 |
9芯 |
19.0±0.3 |
6.5±0.2 |
13.8±0.4 |
12.0±0.3 |
1.5±0.1 |
30 |
50 |
| AC-B15 |
15芯 |
23.8±0.4 |
6.5±0.2 |
19.5±0.3 |
15.0±0.4 |
1.1±0.1 |
40 |
100 |
| AC-B20 |
20芯 |
33.5±0.4 |
6.5±0.2 |
27.0±0.4 |
15.0±0.3 |
1.5±0.1 |
25 |
55 |
| AC-B25 |
25芯 |
40.0±0.4 |
6.5±0.2 |
35.0±0.4 |
12.0±0.3 |
1.3±0.1 |
35 |
60 |

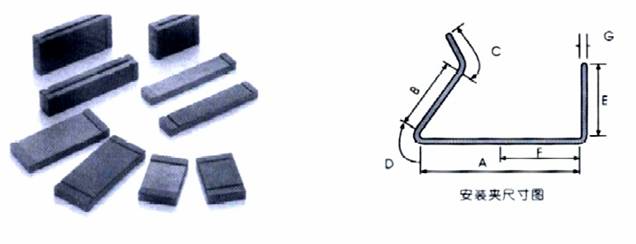

EMI带安装夹扁平电缆吸收磁环
带有安装夹的EMI磁环，适用于扁平电缆线上的补偿式抗干扰抑制。
·可以方便的夹在扁平电缆线上
·灵活.可重复使用安装
·自带卡式固定，不影响设备的整体形象。
| 产品型号 |
规 格 |
外 型 尺 寸（ｍｍ） |
阻抗（Ω） |
| A |
B |
C |
D |
E |
F |
25MHz |
100MHz |
|
AC-N26 |
38*6.35*10 |
38.0 |
6.35 |
10.0 |
26.6 |
0.8 |
6.25 |
30 |
84 |
|
AC-N26A |
38*6.35*25.4 |
38.0 |
6.35 |
25.4 |
26.6 |
0.8 |
6.25 |
100 |
170 |
|
AC-N34 |
45*6.35*10 |
45.0 |
6.35 |
10.0 |
34.4 |
0.8 |
6.25 |
26 |
68 |
|
AC-N34A |
45*6.35*28.5 |
45.0 |
6.35 |
28.5 |
34.4 |
0.8 |
6.25 |
100 |
170 |
|
AC-N43 |
55*6.35*28.5 |
55.1 |
6.35 |
28.5 |
43.7 |
0.8 |
6.25 |
80 |
170 |
|
AC-N52 |
64*6.35*13 |
63.5 |
6.35 |
13.0 |
52.0 |
0.8 |
6.25 |
40 |
110 |
|
AC-N52A |
64*6.35*15 |
63.5 |
6.35 |
15.0 |
52.0 |
0.8 |
6.25 |
40 |
120 |
|
AC-N52B |
64*6.35*28.5 |
63.5 |
6.35 |
28.5 |
52.0 |
0.8 |
6.25 |
70 |
150 |
| 安装夹尺寸 |
A |
B |
C |
D |
E |
F |
G |
| 15.67 |
7.11 |
12.7 |
50.8 |
7.26 |
7.82 |
0.53 |

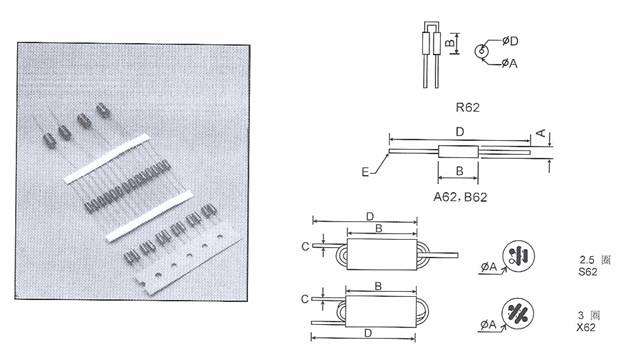

EMI 吸收磁珠
EMI 吸收磁珠可以方便地焊接印制板上，使电路中的高频损耗增加，而不会引起直流和低频能量的损耗。
| 产品型号 |
规 格 |
外 型 尺 寸（ｍｍ） |
阻 抗（Ω） |
| A |
B |
C |
D |
E |
25MHz |
100MHz |
| AC-A62 |
TZ3.5*0.8*6 |
3.5±0.2 |
6.0±0.2 |
-- |
63±0.4 |
#22 |
50 |
90 |
| AC-B62 |
TZ3.5*0.8*9 |
3.5±0.2 |
9.0±0.2 |
-- |
63±0.4 |
#22 |
70 |
120 |
| AC-R62 |
TZ3.5*0.8*8 |
3.5±0.2 |
8.0±0.2 |
-- |
0.8±0.1 |
#22 |
100 |
130 |
| AC-S62 |
T6Z6*10 |
6.0±0.3 |
10.0±0.3 |
24# |
14.6±0.3 |
-- |
320 |
600 |
| AC-X62 |
T6Z6*10 |
6.0±0.3 |
10.0±0.3 |
24# |
14.6±0.3 |
-- |
320 |
600 |

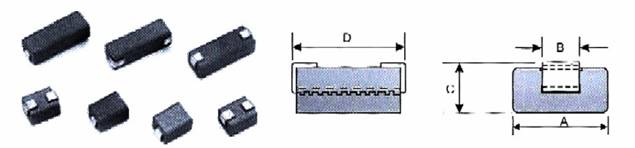

贴片式EMI 吸收磁珠
贴片式EMI 吸收磁珠可直接布在印制板上，便于自动焊接，为设备提供多级EMI吸收，进一步提高小型化.数字化电路的抗干扰能力。
| 产品型号 |
规 格 |
外 型 尺 寸（ｍｍ） |
直流电阻（ｍΩ） |
阻 抗（Ω） |
| A |
B |
C |
D |
25MHz |
100MHz |
| AC-TP1 |
SMT1 |
3.05 |
1.45 |
2.55 |
4.05 |
0.6 |
30 |
56 |
| AC-TP2 |
SMT2 |
3.05 |
1.45 |
2.55 |
8.5 |
0.9 |
30 |
56 | |
|
|
